Soporte de Reparación y Separador de Pantalla Multifunción 3 en 1 UGAIN QG-240

Descripción

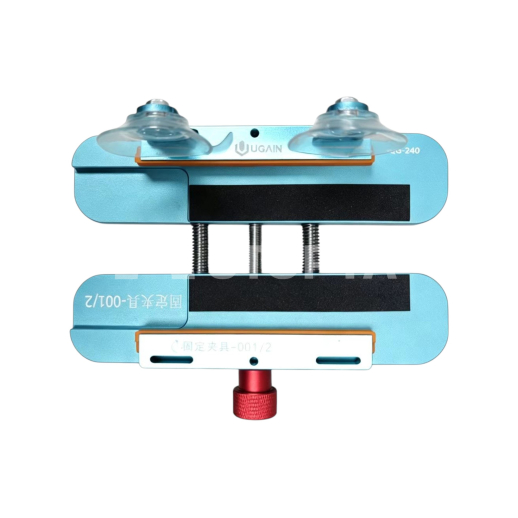

El soporte de reparación multifunción 3 en 1 UGAIN QG-240 constituye un equipamiento de herramientas esencial para talleres de mantenimiento, técnicos de microsoldadura y centros de reacondicionamiento de telefonía móvil B2B. Diseñado para asegurar las operaciones de apertura y ensamblaje más delicadas, esta herramienta universal combina las funciones de separador de pantalla sin calor, tornillo de banco de sujeción de chasis y prensa de encolado de alta precisión. Su uso permite racionalizar las intervenciones evitando el uso de herramientas cortantes improvisadas que puedan dañar los flex FPC internos o rayar los contornos de aluminio y titanio.

En cuanto al diseño mecánico, la estación UGAIN QG-240 está completamente mecanizada por control numérico (CNC) en una aleación de aluminio anodizado de alta rigidez, garantizando una perfecta planitud y una resistencia óptima a las deformaciones mecánicas. La separación de las mordazas se realiza mediante un sistema de triple varilla de guía de acero inoxidable, accionado por una rueda moleteada anodizada en rojo con paso de rosca fino para un control micrométrico de la presión ejercida. La zona de contacto que recibe el teléfono inteligente está revestida con espumas antideslizantes amortiguadoras y almohadillas de silicona blanda de alta densidad para sujetar firmemente la carcasa sin alterar el tratamiento superficial del chasis. La sección superior integra dos ventosas extraíbles de gran poder de succión para levantar los paneles de visualización en un eje perfectamente vertical.

Versátil y ergonómico, este tornillo de banco universal se adapta a todas las generaciones de teléfonos inteligentes (Apple iPhone, Samsung Galaxy, Xiaomi, Google Pixel) hasta una diagonal de pantalla de 7 pulgadas. Su arquitectura abierta ofrece un acceso directo a los cantos del dispositivo para facilitar la inserción de las púas de apertura, la aplicación de disolvente isopropanol o la limpieza de los residuos de pegamento perimétrico. La estabilidad de su base con peso asegura una sujeción perfecta sobre la alfombrilla de trabajo durante las operaciones de retirada de la tapa trasera o desmontaje de subconjuntos.

Características técnicas

• Referencia del fabricante: UGAIN QG-240 (QG-240 / 固定夹具-001/2)
• Tecnología / Material: Aleación de aluminio anodizado mecanizado CNC, acero inoxidable, silicona, espuma EVA
• Compatibilidad: Universal (Smartphones iOS y Android de todas las diagonales hasta 7")
• Alimentación / Normas: Herramienta mecánica manual (sin alimentación eléctrica), segura frente a descargas electrostáticas (ESD Safe)

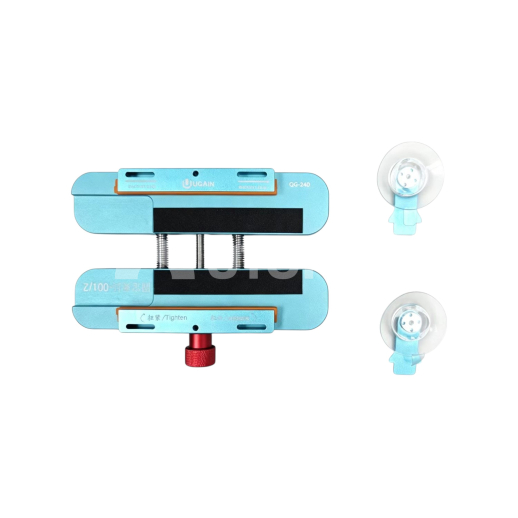

• Accesorios incluidos: 2 ventosas de succión extraíbles con bloqueo mecánico

Consejos de Taller y Uso

Para despegar una pantalla sin arriesgarse a romper el flex FPC que conecta el panel con la placa base, coloque el smartphone en el centro de la mordaza inferior y bloquee ligeramente el tornillo de banco lateral mediante la rueda roja. A continuación, fije las dos ventosas en la parte superior del cristal tras desengrasar la superficie con alcohol isopropanol. Realice una rotación lenta del tornillo superior: la tracción vertical ejercida por las ventosas crea una apertura progresiva y controlada a nivel de la junta adhesiva. Para las operaciones de montaje y encolado de la tapa trasera (tipo B-7000 / E-8000), retire las ventosas y utilice la herramienta como prensa de sujeción uniforme, dejando el chasis apretado durante el tiempo de polimerización recomendado de 20 a 30 minutos.
