Cable de Arranque y Diagnóstico SUNSHINE SS-905D Versión 11.0

Descripción

El cable de arranque y alimentación universal SUNSHINE SS-905D V11.0 constituye una herramienta de diagnóstico fundamental en los talleres de reparación especializados en micro soldadura, centros de recondicionamiento y mostradores de servicio técnico B2B. Diseñado para optimizar la búsqueda de fallas en placas base móviles (iOS y Android), este arnés profesional permite alimentar directamente un circuito impreso fuera del chasis sin tener que conectar una batería física. Resulta indispensable para medir los consumos eléctricos en tiempo real, detectar cortocircuitos francos o secundarios y validar el arranque de los terminales durante las operaciones de reemplazo de chips o reballing BGA.

En cuanto a la arquitectura electrónica, la versión 11.0 del SS-905D incorpora un módulo PCB central de regulación equipado con chips de protección activos contra sobretensiones y sobrecorrientes. Cada subcinta cuenta con componentes SMD que integran las resistencias de identificación de batería (líneas BSI y BAT_ID), evitando así los fenómenos de reinicio en bucle o bloqueo del procesador en el arranque, frecuentes cuando las placas base no detectan el controlador lógico de un acumulador original. Las líneas de cableado están fabricadas a partir de trenzas de cobre estañado puro de alta conductividad, protegidas por una funda externa de silicona flexible de alta temperatura, garantizando una flexibilidad óptima en la mesa de trabajo y una excelente resistencia frente a las proyecciones accidentales de soldador.

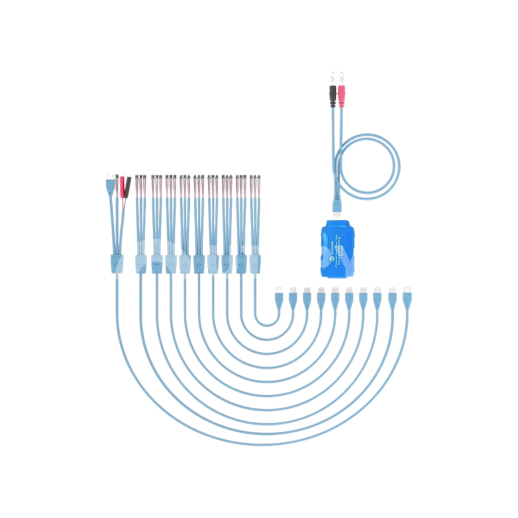

La interfaz de conexión se basa en una selección de conectores FPC moldeados de precisión con contactos chapados en oro, calibrados específicamente para adaptarse a los conectores de batería de los iPhone desde la generación 8 hasta el iPhone 17 Pro Max, así como a los principales estándares de las marcas Android (Samsung, Huawei, Xiaomi, Oppo, Vivo). Del lado de la alimentación de laboratorio, el arnés está provisto de conectores tipo banana estándar de 4 mm en metal reforzado, compatibles con la totalidad de las fuentes de alimentación reguladas del mercado. La disposición lógica y la identificación clara de los cabezales FPC permiten una selección rápida de la subcinta adecuada durante las intervenciones de alta frecuencia.

Características técnicas

• Referencia del fabricante: SUNSHINE SS-905D (V11.0)
• Tecnología / Material: Trenzas de cobre estañado, aislante de silicona térmica flexible, chips de protección electrónicos y conectores FPC chapados en oro
• Compatibilidad: Universal (Series Apple iPhone 8 a iPhone 17 Pro Max, y teléfonos inteligentes Android Samsung, Huawei, Xiaomi, Oppo, Vivo, Honor)
• Dimensiones: Longitud del arnés principal: ~100 cm
• Peso: 180 g
• Alimentación / Normas: Entrada con conectores tipo banana de 4 mm (Tensión de uso recomendada: 3,8V - 4,2V CC / 5A máx), Circuito de protección contra sobrecalentamiento y cortocircuitos, CE
• Conectividad de entrada: Conectores tipo banana macho de 4 mm para fuente de alimentación estabilizada

Consejo de Taller y Uso

Antes de conectar un conector FPC del cable SUNSHINE SS-905D V11.0 en la placa base bajo prueba, asegúrese de ajustar su fuente de alimentación estabilizada a la tensión nominal exacta de la batería del terminal (generalmente entre 3,8V y 4,2V) y limite la intensidad a 2A o 3A. Nunca ejerza una presión fuerte sobre los conectores FPC al encajarlos: una alineación incorrecta puede doblar los micro pines metálicos de la placa base. En caso de detección de un cortocircuito franco (pitido de la fuente de alimentación de laboratorio), la protección integrada en la carcasa del SS-905D corta la línea para evitar la destrucción de los componentes vecinos; apague inmediatamente la salida de la fuente de alimentación antes de proceder a la búsqueda del componente defectuoso.
